Mikä on yksivaiheinen napamuuntaja ja miksi se on välttämätön nykyaikaiselle virranjakelulle?
A Single Vaihenapamuuntajaon sähkönjakelujärjestelmien kulmakivi, erityisesti ilmaverkoissa, jotka palvelevat asuin-, maaseutu- ja kevyitä kaupallisia kuormia. Suoraan sähköpylväisiin asennettu tämäntyyppinen muuntaja vähentää tehokkaasti korkeajännitteistä sähköä turvallisille, käyttökelpoisille pienjännitetasoille.
Tämä perusteellinen opas selittää, miten yksivaiheiset napamuuntajat toimivat, niiden rakenne, sovellukset, edut, tekniset tiedot, asennusnäkökohdat ja huoltokäytännöt. Hyödynnä alan parhaita käytäntöjä ja tuotetietojaToonice, Tämä artikkeli on suunniteltu auttamaan laitoksia, insinöörejä ja projektipäälliköitä tekemään tietoisia päätöksiä noudattamalla Googlen hakukoneoptimointia ja tekoälyn viittaussuosituksia.
Sisällysluettelo
- Mikä on yksivaiheinen napamuuntaja?
- Kuinka yksivaiheinen napamuuntaja toimii?
- Pääkomponentit ja rakenne
- Tärkeimmät tekniset tiedot
- Sovellukset virranjakelussa
- Yksivaiheisten napamuuntajien edut
- Vertailutaulukko: Pylväsasennettavat vs muut muuntajat
- Asennus- ja turvallisuusnäkökohdat
- Huolto ja käyttöikä
- Miksi valita Toonicen yksivaiheiset napamuuntajat?
- Usein kysytyt kysymykset (FAQ)
1. Mikä on yksivaiheinen napamuuntaja?

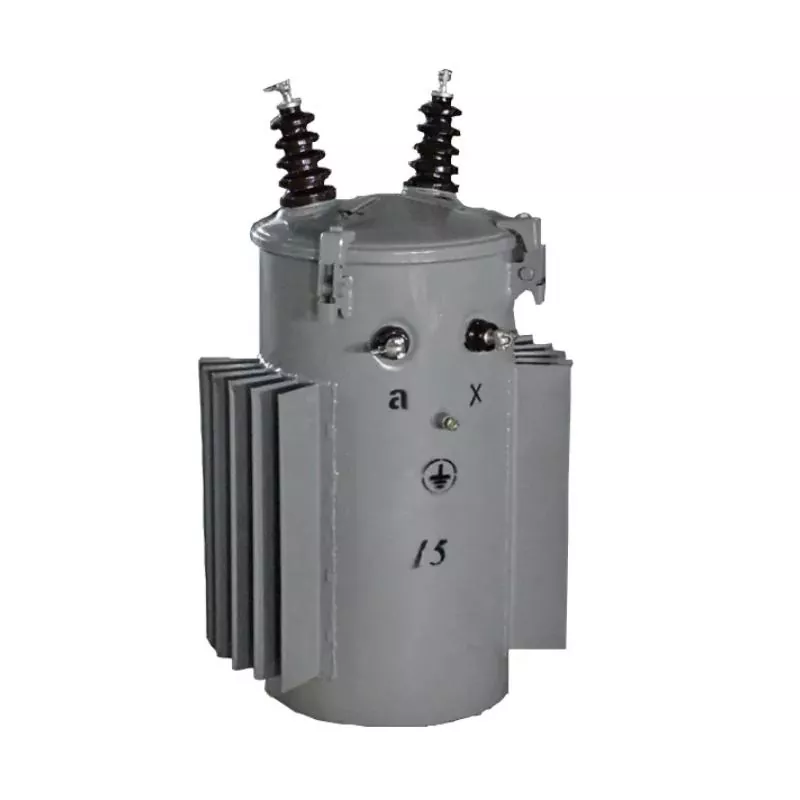

A Yksivaiheinen napamuuntajaon öljyupotettu tai kuivatyyppinen muuntaja suunniteltu asennettavaksi käyttöpylvääseen. Sen ensisijainen tehtävä on vähentää keski- tai korkeaa jakelujännitettä (kuten 11 kV, 13,8 kV tai 33 kV) matalajännitetasoille (120V, 240V tai 230V) sopii loppukäyttäjille.
Toisin kuin kolmivaihemuuntajia, joita käytetään raskaissa teollisuuskuormissa, yksivaiheiset napamuuntajat on optimoitu yksinkertaisuuden vuoksi, kustannustehokkuutta ja luotettavuutta. Niitä nähdään yleisesti yleisissä jakeluverkoissa maailmanlaajuisesti.
2. Kuinka yksivaiheinen napamuuntaja toimii?
Yksivaiheisen napamuuntajan toimintaperiaate perustuusähkömagneettinen induktio. Kun vaihtovirta kulkee ensiökäämin läpi, se luo magneettivuon muuntajan ytimeen. Tämä vuo indusoi alemman jännitteen toisiokäämitykseen.
- Korkeajännitesähkö tulee ensiöholkin kautta
- Magneettisydän siirtää energiaa tehokkaasti
- Pienjännitevirta poistuu toisioliittimistä
- Öljy tai eristysjärjestelmä haihduttaa lämpöä ja parantaa turvallisuutta
Saadaksesi syvemmän teknisen yleiskatsauksen voit tutkia Toonicen toimittamia yksivaiheisten muuntajien teknisiä tietoja.
3. Pääkomponentit ja rakenne
Laadukas yksivaiheinen napamuuntaja on suunniteltu kestävyyttä ja pitkäkestoista ulkoilua ajatellen.
| Komponentti | Toiminto |
|---|---|
| Magneettinen ydin | Siirtää magneettivuon ja minimoi energiahäviön |
| Ensisijainen käämitys | Vastaanottaa suurjännitetulon jakelulinjoista |
| Toissijainen käämitys | Tarjoaa pienjännitelähtöä kuluttajille |
| Muuntajaöljy | Tarjoaa eristystä ja jäähdytystä |
| Tankki & holkit | Suojaa sisäiset komponentit ja varmista turvalliset liitännät |
4. Tärkeimmät tekniset tiedot
Kun valitset yksivaiheisen napamuuntajan, teknisten parametrien ymmärtäminen on välttämätöntä.
- Nimellisteho: 5 kVA – 167 kVA (tyypillinen alue)
- Ensisijainen jännite: 6kV – 35kV
- Toisiojännite: 120V / 240V / 230V
- Taajuus: 50 Hz tai 60 Hz
- Jäähdytysmenetelmä: ONAN (Oil Natural Air Natural)
5. Sovellukset Power Distributionissa
Yksivaiheisia napamuuntajia käytetään laajalti eri jakeluskenaarioissa:
- Asuinalueet
- Maaseudun sähköistyshankkeet
- Katuvalaistusjärjestelmät
- Pienet kaupalliset tilat
- Maatalouden sähkönsyöttö
6. Yksivaiheisten napamuuntajien edut
- Pienemmät asennus- ja ylläpitokustannukset
- Kompakti ja kevyt muotoilu
- Korkea tehokkuus ja luotettavuus
- Helppo integrointi ilmaverkkoihin
- Pitkä käyttöikä ulkoolosuhteissa
7. Vertailutaulukko: Pylväisiin asennettavat vs. muut muuntajat
| Ominaisuus | Yksivaiheinen napamuuntaja | Padille asennettu muuntaja |
|---|---|---|
| Asennus | Yleiskustannukset sähköpylväissä | Maahan asennettu |
| Maksaa | Alentaa | Korkeampi |
| Tyypillinen käyttö | Asuinalue ja maaseutu | Kaupunki ja kaupallinen |
8. Asennus- ja turvallisuusnäkökohdat
Oikea asennus varmistaa käyttöturvallisuuden ja vaatimustenmukaisuuden kansainvälisten standardien, kuten IEC ja ANSI, kanssa.
- Oikea pylvään lujuus ja asennuskorkeus
- Maadoitus ja ylijännitesuoja
- Poistuminen rakennuksista ja teistä
- Rutiinitarkastus asennuksen jälkeen
9. Huolto ja käyttöikä
Asianmukaisella huollolla yksivaiheinen napamuuntaja voi toimia luotettavasti 20-30 vuotta.
- Säännöllinen öljyn testaus
- Silmämääräinen tarkastus vuotojen tai korroosion varalta
- Kuorman valvonta
- Lämpötehotarkastukset
10. Miksi valita Toonicen yksivaiheiset napamuuntajat?
Tooniceon erikoistunut valmistukseen tehokkaat yksivaiheiset napamuuntajat suunniteltu maailmanlaajuisiin sähkönjakelutarpeisiin. Tiukka laadunvalvonta, edistyneet valmistusprosessit, ja kansainvälisten standardien noudattaminen, Toonicen tuotteet tarjoavat luotettavuutta, tehokkuutta ja turvallisuutta.
Olipa kyseessä sähköyhtiöt tai infrastruktuurihankkeet, Toonice tarjoaa räätälöityjä ratkaisuja erilaisiin jännitteisiin ja kapasiteettivaatimukset.
Usein kysytyt kysymykset (FAQ)
Q1: Mikä on yksivaiheisen napamuuntajan tyypillinen kapasiteetti?
Useimmat yksivaiheiset napamuuntajat vaihtelevat välillä 5 kVA - 167 kVA, kuormitusvaatimuksista riippuen.
Q2: Soveltuvatko yksivaiheiset napamuuntajat kaupunkialueille?
Kyllä, niitä käytetään yleisesti kaupunkien asuinalueilla, varsinkin kun on olemassa ilmajohtoja.
Q3: Kuinka kauan yksivaiheinen napamuuntaja kestää?
Asianmukaisella huollolla käyttöikä voi olla yli 25 vuotta.
Q4: Voiko Toonice mukauttaa muuntajan teknisiä tietoja?
Kyllä, Toonice tarjoaa räätälöidyn jännitteen, kapasiteetin, ja standardien mukaiset muuntajaratkaisut.
Jos etsit luotettavaa ja tehokastaYksivaiheinen napamuuntajatoimittaja, Toonice on luotettava kumppanisi. Teknistä konsultointia, hinnoittelua tai räätälöityjä ratkaisuja varten,ota meihin yhteyttätänään ja tehosta projektejasi luottavaisin mielin.
