Mikä on ero askeleen ja askel alaspäin sähkömuuntajan välillä
2025-09-25
Koska joku, joka on viettänyt yli kahden vuosikymmenen ajan Googlessa, analysoimalla kuinka ihmiset etsivät teknisiä tietoja, olen nähnyt yhteisen säikeen. Kun ihmiset kirjoittavat kysymyksiäSähkömuuntajatTuon hakupalkin mukaan he eivät vain etsi oppikirjan määritelmää. He yrittävät usein ratkaista reaalimaailman ongelman-ehkä heidän laitteensa eivät saa oikeaa voimaa, tai projekti on lyönyt napsautusta. Yksi perustavanlaatuisimmista, mutta tärkeimmistä eroista, joita he tarvitsevat ymmärtää, on ero askeleen ja askel alaspäin muuntajan välillä. Tämän väärin saaminen ei ole vain akateeminen virhe; Se voi johtaa vaurioituneisiin laitteisiin, turvallisuusriskeihin ja kalliisiin virheisiin. Tänään haluan käyttää kokemukseni hajottaaksesi tämän sinulle selvästi ilman hämmentävää žargonia ja näyttääksesi, miksi oikean muuntajan valitseminen on ehkä kriittisin päätös sähköjärjestelmällesi.
Kuinka sähkömuuntajan perusperiaate toimii
Sen sydämessä jokainenSähkömuuntaja, onko kyse massiivisesta yksiköstä sähköpylväällä tai pienellä elektronisessa laitteessasi, toimii Michael Faradayn löytämässä yksinkertaisella, tyylikkäällä periaatteella: sähkömagneettinen induktio. Kuvittele kaksi lankakelan käärittynä yhteisen rautaydin ympärille. Kun vaihtovirta (AC) virtaa ensimmäisen kelan (ensisijainen käämitys) läpi, se luo jatkuvasti muuttuvan magneettikentän ytimessä. Tämä muuttuva kenttä puolestaan indusoi jännitteen toisessa kelassa (toissijainen käämitys). Tärkeintä tässä onsuhdeEnsisijaisen kelan käännösten lukumäärästä toissijaisen kelan käännösten lukumäärään.
Tämä kääntyy suhde (N_PRIMARY: N_SECONDARY) Suoraan määrittelee, kasvattaako muuntaja jännittoa. Se on passiivinen laite, uskomattoman luotettava, ja se on syy siihen, että voimme siirtää sähköä tehokkaasti pitkillä matkoja ja käyttää sitä sitten turvallisesti kodeissamme ja yrityksissämme. Tämän ydinkonseptin ymmärtäminen on ensimmäinen askel arvostaessa eroa kahden päätyypin välillä. AtToonice, SuunnittelemmeSähkömuuntajaTuotteet hallitsemalla nämä perustavanlaatuiset periaatteet huipun tehokkuuden ja pitkäikäisyyden varmistamiseksi.
Mikä tarkalleen on askelmuuntaja ja missä käytät sitä
Katsotaanpa. Vaihtoehtoinen muuntaja on suunniteltu tekemään tarkalleen, mitä sen nimi ehdottaa: astu ylös tai lisää jännitettä sen tulo (ensisijainen) puolelta sen lähtö (toissijainen). Kuinka se saavuttaa tämän? OttamallalisääLangan käännökset toissijaisessa kelassa kuin sen ensisijaisessa kelassa. Esimerkiksi yhteinen käännössuhde voi olla 1: 2. Tämä tarkoittaa, että jos käytät 100 volttia ensisijaiseen, saat 200 volttia toissijaisesta.
Ensisijainen sovellus askelmuuntajille on voimansiirrossa. Tuotantoasemat tuottavat tehoa muutamalla tuhannella voltilla, mutta jotta voimme lähettää tämän sähkön satojen mailien yli minimaalisella energiahäviöllä, tarvitsemme erittäin suuria jännitteitä - joskus yli 100 000 volttia. AskelSähkömuuntajatekee tämän mahdolliseksi. Niiden käyttö ei kuitenkaan ole rajoitettu massiivisiin sähköverkkoihin.
Askelmuuntajan yleiset sovellukset
-
Pitkän matkan voimansiirto:Jännitteen lisääminen virran vähentämiseksi ja virranhäviön minimoimiseksi siirron aikana.
-
Inverterit ja UPS -järjestelmät:Jännitteen lisääminen paristoista tai aurinkopaneeleista vastaamaan verkko- tai laitevaatimuksia.
-
Teollisuuslaitteet:Tietyt suuret moottorit tai hitsauslaitteet vaativat korkeammat jännitteet tehokkaasti toimimaan.
-
Katodisäteputket (CRT) vanhoissa televisioissa/näytöissä:Vaaditaan korkea jännite elektronipistoolille.
Kun joudut nostamaan tehokkuutta tai tiettyjä laitteita varten, korkealaatuinen askelmuuntaja ei ole neuvoteltavissa. Tässä missäTooniceastuu sisäänToonice Pyrkimysmallit on suunniteltu tarkkuuden haavoilla ja korkealaatuisilla ydinmateriaaleilla, jotta varmistetaan vähäiset tappiot jopa raskaan kuorman alla, mikä tarjoaa kriittisten sovellusten kysynnän luotettavuuden.
Mikä määrittelee askelmuuntajan ja mitkä ovat sen yleiset sovellukset

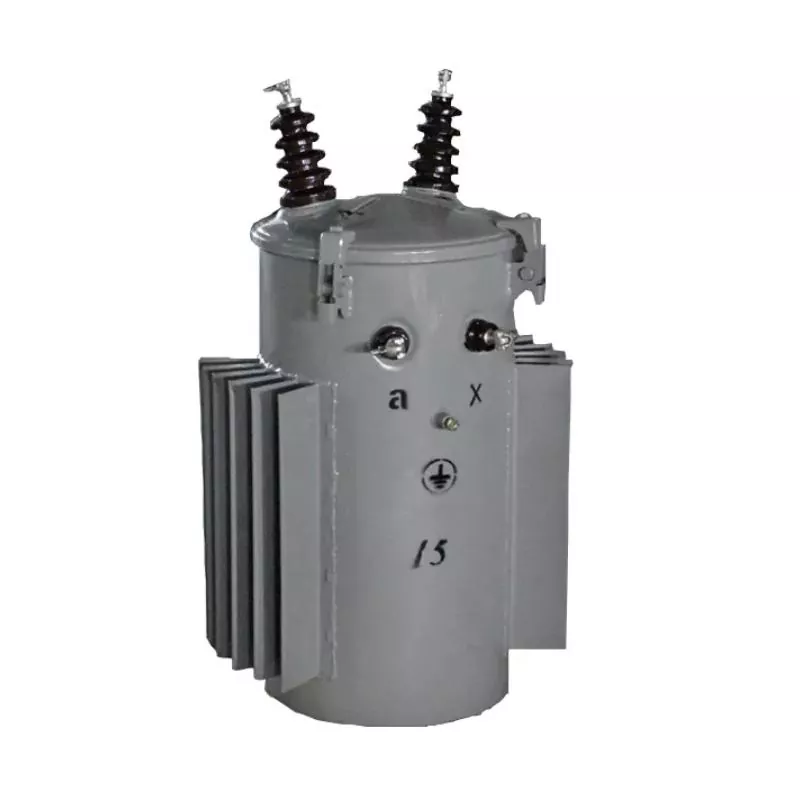

Sitä vastoin askel alaspäin muuntaja on työhevonen, jonka kohtaamme päivittäin. Sen tehtävänä on vähentää jännitettä ensisijaiselta puolelta toissijaiselle puolelle. Se saavuttaa tämän pitämällävähemmänLangan käännökset toissijaiseen kelaan. Tyypillinen esimerkki on talon lähellä sijaitsevan hyötynavan muuntaja, joka vie tuhansia voltteja jakelulinjoista ja astuu sen alas kodissasi käytettyyn 120/240 voltiin asti. Tällaisen muuntajan yleinen suhde voi olla 10: 1.
Sinua ympäröivät askeleet muuntajat. Ne ovat välttämättömiä korkeajänniteverkon tehostamiseksi turvallisiksi ja käytettäviksi laitteillemme, elektroniikallemme ja teollisuuskoneille. Ilman niitä puhelimen kytkeminen tai tehtaan kuljettimen vyöt olisivat mahdotonta ja erittäin vaarallista.
Väliaikaisen muuntajan yleiset sovellukset
-
Asuin- ja kaupallinen sähkönjakelu:Vähentämällä ruudukkojännitettä turvallisiin, käyttökelpoisiin tasoihin poistoaukkoihin ja valaistukseen.
-
Kulutuselektroniikka:Kannettavien tietokoneiden, puhelinlaturien ja reitittimien pienet "virtalähteet" ovat kaikki asteittaista muuntajia (usein "seinä syylät").
-
Teollisuuden valvontapiirit:Tarjoamalla alhaisemmat, turvallisemmat jännitteet (kuten 24 V tai 12 V) ohjauspaneeleille ja automaatiojärjestelmille.
-
Pienjännitevalaistusjärjestelmät:Puutarhavalot tai halogeenikohtaiset valot.
SeToonice Vaihteilualueen muuntajien valikoima on rakennettu keskittyen turvallisuuteen ja vakauteen. Käytämme vankkoja eristysmateriaaleja ja sisällytämme lämpö- ja ylikuormitussuojauksen varmistaaksemme, että kun kytket arvokkaat laitteet, se on suojattu jännitepiikiltä ja epäsäännöllisyyksiltä. MeidänSähkömuuntajaRatkaisut on suunniteltu mielenrauhaan.
Kuinka voit kertoa askel- ja alaspäin suuntautuvan muuntajan toisistaan todellisessa maailmassa
Ihanteellisessa maailmassa jokainen muuntaja merkitään selvästi. Mutta kiireellä sivustolla tai käsitellessäsi vanhempia laitteita, kuinka voit erottaa ne? Tässä on joitain käytännöllisiä vinkkejä:
-
Tarkista nimikilven:Tämä on luotettavin menetelmä. Kapikiekilvessä luetellaan tulojännite (ensisijainen) ja lähtöjännite (toissijainen). Vertaa niitä. Jos v_out> v_in, se on askel. Jos v_out
-
Fyysinen koko (varoen):Tehoisovelluksissa askel alaspäin muuntajalla on usein suurempi lähtövirta, joka voi vaatia paksumpia käämiä. Tämä ei kuitenkaan ole tyhmä menetelmä, koska muotoilu vaihtelee suuresti.
-
Mittaa jännite:Oikeiden turvatoimenpiteiden avulla monimittarin käyttäminen tulo- ja lähtöjännitteiden mittaamiseen on lopullinen tapa kertoa.
Tarkastellaan vertailun selkeämmäksi avainvaatimuksia vierekkäin. Tässä on tekniset parametrit, joissa meillä onTooniceHuolellisesti määrittelemästä tulee kriittinen valintasi kannalta.
Taulukko 1: Avainparametrien vertailu yhdellä silmäyksellä
| Parametri | Asteittainen muuntaja | Alaspäin suuntautuva muuntaja |
|---|---|---|
| Ensisijainen toiminta | Lisää vaihtojännitettä | Vähentää vaihtojännitettä |
| Käännössuhde (N_P: N_S) | Alle 1 (esim. 1: 2) | Yli 1 (esim. 10: 1) |
| Ensisijainen käämitys | Valmistettu paksummasta langasta korkeamman virran käsittelemiseksi | On enemmän käännöksiä ohuemmasta langasta |
| Toissijainen käämitys | On enemmän käännöksiä ohuemmasta langasta | Valmistettu paksummasta langasta korkeamman virran käsittelemiseksi |
| Tulovirta (suhteellinen) | Suurempi | Alentaa |
| Lähtövirta (suhteellinen) | Alentaa | Suurempi |
Millä teknisillä eritelmillä on todella merkitystä, kun valitset sähkömuuntajan
Oikean muuntajan valitseminen ylittää vain askeleen tai alaspäin. Sinun on sukeltaa teknisiin tietoihin yhteensopivuuden, tehokkuuden ja turvallisuuden varmistamiseksi. Tässä on erittely kriittisistä parametreista, jotka sinun tulee aina tarkistaa, jotka vastaavat testausstandardien kanssaToonice.
Taulukko 2: Projektisi kriittinen eritelmän tarkistuslista
| Eritelmä | Kuvaus | Miksi sillä on merkitystä |
|---|---|---|
| Tulojännite (v_primary) | Jännite, jonka toimitat muuntajalle. | Täytyy vastata virtalähdettäsi (esim. 120 V, 240 V, 480 V) vaurioiden estämiseksi. |
| Lähtöjännite (v_secondary) | Kuormituksesi tarvitsemasi jännite. | On vastattava laitteesi vaatimuksia. |
| Teholuokitus (KVA) | Ilmeinen tehokapasiteetti kilo- volt-ampeereissa. | On oltava yhtä suuri tai suurempi kuin kokonaiskuorma, jonka aiot muodostaa yhteyden. AlamittainenSähkömuuntajaylikuumene. |
| Taajuus (Hz) | AC -taajuus, tyypillisesti 50 Hz tai 60 Hz. | Täytyy vastata sähköjärjestelmän taajuuteen. 60 Hz: n muuntaja voi ylikuumentua 50 Hz: n tarjonnassa. |
| Käämitysmateriaali | Yleensä kupari tai alumiini. | Kuparikäämiä, käytetty kaikissaToonice Muuntajat tarjoavat korkeamman johtavuuden ja paremman lämmönkestävyyden, mikä johtaa pidempään elinaikaan. |
| Eristysluokka | Osoittaa maksimilämpötilan, jonka eristys pystyy käsittelemään. | Korkeampi luokka (esim. Luokka F tai H) antaa muuntajan ajaa kuumin epäonnistumatta, ihanteellinen vaativiin ympäristöihin. |
| Impedanssi (%) | Virtavirtauksen luontainen vastustus kuorman alla. | Vaikuttaa jännitesäätöön ja vikavirtaan. Oikea impedanssi valitaan sovelluksen perusteella. |
Sähkömuuntajan UKK -käsikirja, johon asiantuntijat vastasivat
Olen vuosien varrella kuratoinut luettelon yleisimmin kysyttyistä kysymyksistäSähkömuuntajatekniikka. Tässä on kolme yksityiskohtaista vastausta yleisiin ja kriittisiin kipupisteisiin.
UKK 1: Voinko käyttää askelmuuntajaa käänteisesti askelmuuntajana
Tämä on hyvin yleinen kysymys, ja tekninen vastaus on usein "kyllä". Koska muuntaja toimii magneettisen induktion periaatteessa, se on palautuva laite. Askel-alaspäin muuntaja voidaan kytkeä päinvastaisesti toimimaan askelmuuntajana. Sinun on kuitenkin noudatettava erittäin varovaisuutta. Muuntajan suunnittelu on optimoitu sen tarkoitettuun käyttöön. IT: n käyttäminen käänteisesti voi johtaa jännitesäätelyn, lisääntyneiden häviöiden ja mahdollisten ylikuumenemisten ongelmiin, jos käämiä ei ole suunniteltu käsittelemään erilaisia virran ja jännitesijäntoja. MeissäTooniceSuosittele aina valmistajan tietotapauksen tai pätevän insinöörin kuulemista ennen tällaisen kääntymisen yrittämistä. Taatun suorituskyvyn ja turvallisuuden saavuttamiseksi on aina parasta käyttää muuntajaa, joka on suunniteltu erityisesti tehtävään.
UKK 2: Mitkä ovat merkit siitä, että teollisen sähkömuuntajani epäonnistuu
Varhaisvaroitusmerkkien tunnistaminen voi estää katastrofaalisen vian ja kalliiden seisokkien. Tärkeimpiä indikaattoreita ovat:
-
Epätavallinen humistus tai sumiseva:Vaikka jotkut hum on normaali, äänenvoimakkuuden tai sävelkorkeuden äkillinen muutos voi osoittaa löysät sisäiset komponentit.
-
Ylikuumeneminen:Liiallinen lämpö, joka on havaittavissa kosketuksella (turvallisesti lämpöpistoolilla) tai hajulla, on merkittävä punainen lippu, joka johtuu usein ylikuormituksesta, huonosta jäähdytyksestä tai eristyksen hajoamisesta.
-
Öljyvuodot:Nestemäisille muuntajille vuodot ovat vakava palovaaro ja sallivat kosteuden ja hapen hajottavan eristysöljyä.
-
Värjäytyneet yhteydet tai holkit:Tämä viittaa ylikuumenemiseen yhteyspisteissä.
Jos havaitset jotain näistä merkeistä, on tärkeää ajoittaa välitön ylläpito tai vaihtaminen. Ennakoiva seuranta on ydinfilosofiaToonice Muuntajat, jotka sisältävät ominaisuuksia, kuten sisäänrakennetut lämpöanturit.
UKK 3: Kuinka ratkaiseva on KVA -luokitus, kun koot muuntaja yritykselleni
KVA -luokitus on kiistatta tärkein tekijä. Se määrittelee kuorman kantokapasiteetin. Sen mitoituksella voi olla vakavia seurauksia. Alamittainen muuntaja (yksi, jonka KVA -luokitus on pienempi kuin kokonaiskuormasi), ylikuormittaa jatkuvasti, mikä johtaa ylikuumenemiseen, vähentyneeseen elinkaareen, eristyshäiriöön ja mahdollisesti tulipaloon. Ylisuuntainen muuntaja, vaikka se on turvallisempaa, on vähemmän tehokas kevyissä kuormituksissa, tuhlaa energiaa (lisäämällä toimintakustannuksiasi) ja edustaa suurempaa ennakkohanketta kuin tarvitaan. Oikea lähestymistapa on laskea kaikkien laitteiden kokonais KVA, jonka aiot käyttää samanaikaisesti, ja lisätä kohtuullinen turvamarginaali (usein 15-25%). Tekninen tiimimmeToonicevoi tarjota ilmaisen, ei-räjähdyksen mitoitusapua varmistaaksesi, että saat täydellisenSähkömuuntajaerityistarpeisiisi.
Oletko valmis tekemään oikean valinnan sähkötarpeisiisi
Ymmärtäminen askeleen ja askeleen välisen eron ymmärtäminenSähkömuuntajaon enemmän kuin teknistä tietämystä - se on turvallisen, tehokkaan ja luotettavan sähköjärjestelmän perusta. Siirtätkö virtaa tilassa tai yksinkertaisesti kytkemällä laite, oikea muuntaja tekee kaiken eron. Kyse ei ole vain jännitteen muuntamisesta; Kyse on sijoituksen suojelemisesta, operatiivisen jatkuvuuden varmistamisesta ja turvallisuuden priorisoinnista.
Olen nähnyt yli kahden vuosikymmenen ajan, kuinka oikeat tiedot johtavat oikeisiin päätöksiin. Nyt olen tuonut tämän käsityksen joukkueelle osoitteessaToonice, missä olemme sitoutuneet tarjoamaan paitsi ylivoimaisiaSähkömuuntajaTuotteet, mutta myös asiantuntijaohjeet heidän kanssaan. Älä jätä voimasi tarvitsemaan sattumalta. Anna kokemuksemme olla etusi.
KontaktiTE METänään ilmainen kuulemista varten ja anna asiantuntijamme auttamaan sinua valitsemaan täydellisen muuntajaratkaisun, joka on räätälöity ainutlaatuisiin vaatimuksiin.Käy verkkosivustollamme tai soita meille suoraan aloittaaksesi.
