Mikä on tyhjiökatkaisin VCB?

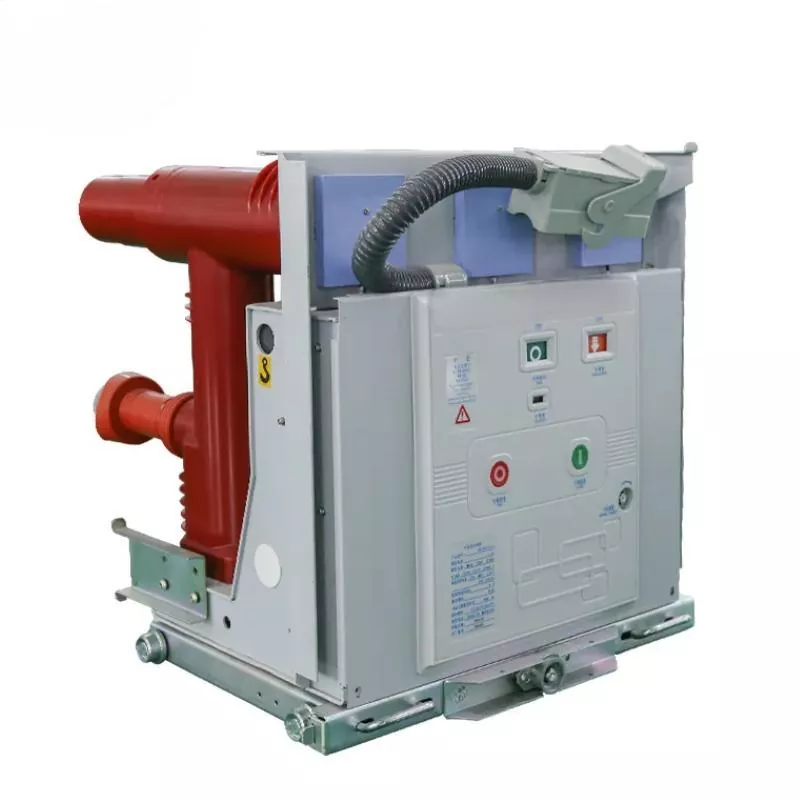

Toonice valmistaa ja toimittaaVacuum Circuit Breaker VCBratkaisuja, jotka on suunniteltu keskijännitteisen sähkönjakelun sovelluksiin, joissa luotettava kytkentä, sähkösuojaus, tiheä käyttö ja vähäinen huolto ovat tärkeitä. Valmistajan tuotetietojen mukaan nämä katkaisijat soveltuvat sisätiloihin kolmivaiheisiin vaihtovirtajärjestelmiin ja niitä voidaan käyttää teollisuus- ja kaivosyrityksissä, voimalaitoksissa, sähköasemissa ja muissa jakeluverkoissa.
VCB käyttää tyhjiötä valokaaren sammutusaineena. Sähkökoskettimet on suljettu suljetun tyhjökatkaisijan sisällä. Kun katkaisija avautuu normaalin kytkennän tai vikatilanteen aikana, koskettimet irtoavat ja tyhjiöympäristö auttaa tukahduttamaan sähkökaaren.
Tämä rakenne eliminoi tavanomaisen öljyn tarpeen valokaaren sammutusaineena ja tukee kompaktia, suhteellisen kevyttä rakennetta. Se edistää myös vähäisiä huoltovaatimuksia, matalaa käyttömelua ja pitkää sähkökäyttöikää.
Keskijännitekytkentälaitteita arvioivien ostajien kannalta Toonice Vacuum Circuit Breaker VCB kannattaa harkita, kun sovellus vaatii luotettavaa keskeytyssuorituskykyä yhdistettynä toistuvaan kytkentäkykyyn.
Kuinka tyhjiökatkaisin VCB toimii?
VCB:n toimintaperiaate on suhteellisen yksinkertainen, mutta sen suorituskyky riippuu tarkasta mekaanisesta ja sähköisestä suunnittelusta. Ensisijainen kytkentätoiminto tapahtuu tyhjökatkaisijan sisällä, jossa koskettimet on eristetty ilmakehän olosuhteista.
- Normaali toiminta:Sähkökoskettimet pysyvät suljettuina, jolloin virta kulkee piirin läpi.
- Avauskomento:Kun kytkentä- tai suojauskäsky vastaanotetaan, käyttömekanismi erottaa koskettimet.
- Kaaren muodostus:Väliaikainen kaari voi muodostua koskettimien irtoaessa, mutta tyhjiöympäristö rajoittaa jatkuvaa kipinöintiä.
- Kaaren sammuminen:Valokaari sammuu nopeasti, kun virta lähestyy luonnollista nollapistettä.
- Dielektrinen talteenotto:Eristyslujuus kosketusraon yli palautuu nopeasti, mikä auttaa estämään kaaren iskeytymisen.
Yksi tärkeä ominaisuus on suhteellisen pieni kosketusväli. Toonicen teknisissä tiedoissa todetaan, että 10 kV VCB:n kosketinväli voi olla noin 10 mm. Kompakti kosketinliike vähentää käytön aikana vaadittavaa mekaanista työtä ja voi osaltaan pidentää mekaanista käyttöikää.
Mitkä ovat VCB-tekniikan tärkeimmät edut?
Tyhjiökeskeytysteknologiasta on tullut tärkeä ratkaisu keskijännitejakelussa, koska se yhdistää tehokkaan vikakatkaisun suhteellisen yksinkertaiseen käyttöympäristöön. Tärkeimpiä etuja ovat:
- Vähäinen huolto:Suljettu tyhjiökatkaisin ei vaadi öljypohjaisiin järjestelmiin verrattavaa rutiinikaaren sammutusaineen huoltoa.
- Kompakti rakenne:Pieni kosketinmatka ja kompakti katkaisijarakenne auttavat pienentämään laitteen kokonaiskokoa.
- Nopea valokaaren sammuminen:Valokaarijakso on lyhyt ja on tyypillisesti noin puoli jaksoa valmistajan tuotetietojen mukaan.
- Nopea dielektrinen palautus:Eristyslujuuden nopea palautuminen tukee luotettavaa vikavirtojen katkaisua.
- Pitkä sähköinen käyttöikä:Vähentynyt koskettimien kuluminen mahdollistaa katkaisijan tukemisen toistuviin kytkentätoimintoihin.
- Matala toimintamelu:VCB:t voivat sopia asennuksiin, joissa melu tulee minimoida.
- Öljytön toiminta:Tyhjiön keskeytys estää öljyn käytön valokaaren sammutusaineena.
- Kompakti ja kevyt muotoilu:Tämä voi yksinkertaistaa integrointia sopivaan keskijännitekojeistoon.
- Kapasitiivinen kuorman kytkentäkyky:VCB:itä voidaan soveltaa sopiviin kapasitiivisiin kuormankytkentäsovelluksiin, kun koko järjestelmän suunnittelu tukee sitä.
| Suorituskykytekijä | VCB:n ominaisuus | Käytännön hyöty |
|---|---|---|
| Valokaarisammutusaine | Tyhjiö | Öljytön keskeytys ja pienemmät huoltotarpeet |
| Kontaktiväli | Noin 10 mm 10 kV esimerkissä | Kompakti käyttömekanismi ja lyhyempi mekaaninen matka |
| Valokaariaika | Yleensä noin puoli kiertoa | Nopea keskeytysreaktio |
| Sähköinen käyttöikä | Nimellisvirtakatkos voi ylittää 5 000 toimintoa | Soveltuu usein vaihdettaviin sovelluksiin |
| Täyden kapasiteetin keskeytys | Noin 30-50 toimenpidettä tuotetietojen mukaan | Tukee toistuvia vikojen keskeytyksiä määritetyissä arvoissa |
| Huolto | Matala | Vähentynyt huoltotyökuormitus laitteen elinkaaren aikana |
Huomautus: Todelliset sähköarvot, kestävyys, keskeytyskapasiteetti, eristystaso ja asennusvaatimukset on aina tarkistettava tietyn VCB-mallin ja sovellettavien standardien perusteella.
Missä tyhjiökatkaisinta VCB:tä käytetään?
Vacuum Circuit Breaker VCB soveltuu erityisesti keskijännitejakelujärjestelmiin, joissa sähkölaitteet tarvitsevat luotettavaa ohjausta ja suojaa. Tyypillisiä sovelluksia ovat:
- Teollisuuslaitokset:Keskijännitesyöttöjen, moottoreiden, muuntajien ja jakelulaitteiden suojaus ja kytkentä.
- Kaivostoiminta:Soveltuu virranjakelujärjestelmiin, jotka vaativat vankkaa ja toistuvaa kytkentätehoa.
- Voimalaitokset:Käytetään valittujen keskijännitepiirien ohjaamiseen ja suojaamiseen.
- Sähköasemat:Integroitu sopiviin kytkinlaitteistoihin jakelu- ja suojatoimintoja varten.
- Jakeluverkot:Käytetään silloin, kun luotettava kytkentä ja vian keskeytys ovat välttämättömiä.
- Uusiutuvat energiajärjestelmät:Tuuli- ja aurinkosähköihin liittyvissä jakelujärjestelmissä voidaan käyttää asianmukaisia VCB-kokoonpanoja järjestelmän suunnittelun ja ympäristövaatimusten mukaisesti.
Toonicen toimittamissa tuotetiedoissa kuvataan VCB-laitteita sisätilojen kolmivaiheisiin vaihtovirtajärjestelmiin alueella 3–10 kV ja todetaan myös, että tyhjiökatkaisijoita käytetään jännitealueilla, kuten 11–33 kV. Tämä tarkoittaa, että ostajien tulee vahvistaa valitun mallin tarkka nimellisjännite ja konfiguraatio sen sijaan, että käsittäisivät nämä alueet yleisinä ominaisuuksina.
Mitä käyttöolosuhteita tulisi ottaa huomioon?
Oikea ympäristön valinta on keskeistä luotettavan keskijännitekatkaisijan toiminnan kannalta. Lämpötila, kosteus, korkeus merenpinnasta, sähkömagneettiset häiriöt, tärinä ja iskut voivat kaikki vaikuttaa laitteen suorituskykyyn ja eristyksen luotettavuuteen.
| Kunto | Viitevaatimus | Valinnan huomioiminen |
|---|---|---|
| Käyttölämpötila | Tyypillisesti -40°C - +40°C | Vahvista mallin todellinen lämpötilaluokitus ja sisä-/ulkokokoonpano. |
| Varastointilämpötila | -40°C - +85°C | Ota huomioon varasto- ja kuljetusolosuhteet. |
| Suhteellinen kosteus | Päivittäinen keskiarvo ≤95 %; kuukausikeskiarvo ≤90 % | Käytä kosteussuojaa paikoissa, joissa voi esiintyä kondensaatiota. |
| Korkeus | Yleensä viitataan 1 000–2 000 metriin asti | Korkealla sijaitsevat asennukset voivat vaatia erityisiä eristys- ja tiivistysnäkökohtia. |
| EMI | Mahdollinen salaman ja muuntajien aiheuttama häiriö | Harkitse suojaus-, maadoitus- ja suodatustoimenpiteitä. |
| Tärinä ja isku | Sovelluksesta riippuvainen | Arvioi mekaaniset olosuhteet, erityisesti ulkona tai seismisellä alueella. |
Projekteissa, joissa on korkea kosteus, äärimmäiset lämpötilat, korkea korkeus tai merkittävä tärinä, hankintatiimien tulee ilmoittaa täydelliset työpaikan olosuhteet VCB-valmistajalle ennen lopullista mallin valintaa.
Kuinka sinun pitäisi valita oikea VCB?
VCB:n valinnassa pitäisi olla muutakin kuin ostohintojen vertailua. Katkaisijan tulee vastata koko sähkönjakelujärjestelmän sähköisiä ominaisuuksia ja ympäristöolosuhteita.
- Vahvista nimellisjännite:Valitse järjestelmän jännitteeseen ja vaadittuun eristystasoon sopiva katkaisin.
- Tarkista nimellisvirta:Varmista, että jatkuva virta vastaa odotettua enimmäiskuormitusta.
- Arvioi oikosulkuvaatimukset:Katkaisukapasiteetin on vastattava mahdollista vikavirtaa.
- Harkitse vaihtotaajuutta:Toistuvat kytkentäsovellukset vaativat sopivaa mekaanista ja sähköistä kestävyyttä.
- Tarkista asennusasetukset:Varmista, asennetaanko katkaisin sopivaan keskikokoiseen, kaksikerroksiseen tai kiinteään kaappijärjestelyyn.
- Arvioi ympäristöolosuhteet:Lämpötila, kosteus, korkeus, tärinä ja sähkömagneettiset häiriöt tulee ottaa huomioon ennen tilaamista.
- Tarkista valvontavaatimukset:Varmista, että käyttömekanismi ja ohjauspiiri ovat yhteensopivia yleisen kojeistojärjestelmän kanssa.
- Tarkista valmistajan tuki:Tekninen dokumentaatio, asennusohjeet, varaosat ja myynnin jälkeinen tuki voivat vaikuttaa pitkän aikavälin käyttökustannuksiin.
Hankintatiimeille, jotka etsivät aKiina VCB-valmistaja tai -toimittaja, tekninen dokumentaatio ja sovellustuki ovat erityisen tärkeitä. Luotettavan toimittajan pitäisi pystyä auttamaan ostajia tarkistamaan sähköluokitus, asennuskokoonpano, ympäristöolosuhteet ja aiottu sovellus ennen tuotantoa tai toimitusta.
Usein kysyttyjä kysymyksiä tyhjiökatkaisijasta VCB
Mikä on tyhjiökatkaisijan VCB:n päätarkoitus?
VCB:tä käytetään keskijännitepiirien ohjaamiseen ja suojaamiseen. Se voi katkaista normaalit kuormitusvirrat ja vikavirrat määritetyissä sähköarvoissa, kun käytetään suljettua tyhjökatkaisijaa valokaaren sammuttamiseen.
Miksi VCB käyttää tyhjiötä valokaaren sammutusaineena?
Tyhjiö tarjoaa vahvan eristävän ympäristön koskettimien erotuksen jälkeen ja auttaa tukahduttamaan sähkökaaren nopeasti. Tämä mahdollistaa kompaktin rakenteen, alhaisen huoltotarpeen ja luotettavan keskeytyssuorituskyvyn.
Sopiiko VCB toistuvaan vaihtoon?
Kyllä. VCB-tekniikka soveltuu hyvin toistuvaa käyttöä vaativiin sovelluksiin, koska koskettimien kuluminen virtakatkon aikana on suhteellisen vähäistä. Toonicen tuotetiedot osoittavat, että sen viitetuotteen nimellisvirran katkaisukyky ylittää 5 000 toimintoa.
Minkä jännitealueen VCB voi kattaa?
Sopiva jännitealue riippuu tietystä mallista. Toonice kuvaa VCB-sovelluksia, mukaan lukien 3–10 kV sisätiloissa olevat kolmivaiheiset vaihtovirtajärjestelmät, ja viittaa laajempiin sovelluksiin, kuten 11–33 kV. Ostajien tulee vahvistaa valitun mallin tarkka nimellisjännite ennen ostoa.
Vaatiiko tyhjiökatkaisin säännöllistä huoltoa?
VCB:t vaativat yleensä vähemmän valokaaren sammutusaineen huoltoa, koska katkaisin on tiivis ja käyttää tyhjiötä öljyn sijaan. Täydellinen katkaisija- ja kojeistokokoonpano vaativat kuitenkin edelleen asianmukaista tarkastusta, testausta, mekaanisia tarkastuksia ja huoltoa valmistajan ohjeiden ja sovellettavien sähköstandardien mukaisesti.
Voidaanko VCB:itä käyttää uusiutuvan energian jakelujärjestelmissä?
Sopivia VCB:itä voidaan liittää tuuli- ja aurinkosähköihin liittyviin jakelujärjestelmiin. Suunnittelijoiden tulee kuitenkin arvioida ohimenevät olosuhteet, sähkömagneettiset häiriöt, suojauksen koordinointi, ympäristöaltistus ja koko järjestelmän sähköiset ominaisuudet.
Johtopäätös
Vacuum Circuit Breaker VCB yhdistää alipaineen keskeytystekniikan, kompaktin rakenteen, nopean valokaaren sammumisen, alhaiset huoltovaatimukset ja vahvan kytkentäkestävyyden, mikä tekee siitä tehokkaan ratkaisun moniin keskijännitesovelluksiin. Teollisuuslaitoksille, sähköasemille, voimalaitoksille, kaivostoiminnalle ja sopiville uusiutuvan energian järjestelmille oikean VCB:n valinta edellyttää jännitteen, virran, vikatason, kytkentätaajuuden, asennuskokoonpanon ja ympäristöolosuhteiden huolellista arviointia. Jos olet hankkimassa luotettavaa VCB:tä uuteen projektiin tai vaihtamassa olemassa olevia keskijännitesuojalaitteita,ota meihin yhteyttäToonicessa keskustellaksesi sovelluksestasi, teknisistä vaatimuksistasi ja sopivasta Vacuum Circuit Breaker VCB -ratkaisusta.
