Amerikkalaisen tyyppinen esivalmistusasema

Amerikkalaisen tyylisen muuntajan ala-asemien kotelo koostuu pääasiassa pohjasta, sivupaneeleista, osiopaneeleista, ovista ja yläkannesta. Sisustus on jaettu kolmeen kammioon: korkeajännite, muuntaja ja matalajännite.

Korkeajännitekammio omaksuu luotettavan kompaktin suunnittelun kattavalla ja ministerinvastaisen lukitustoiminnolla, mikä varmistaa korkean luotettavuuden ja helpon ylläpidon. Se voidaan varustaa päätteen kuormituskytkimillä, silmukkaverkon kytkinlaitteilla ja muilla korkeajännitteisen kytkentälaitteilla.

Muuntajakammiossa on öljy upotettuja tai kuivatyyppisiä muuntajia, joiden kapasiteetti on jopa 1600 kVar ja jänniteluokitus 12/0,4 kV. Se tukee luonnollista tai pakotettua ilmanvaihtoa, joka on varustettu eristyssuojaverkolla. Valinnaiset automaattiset lämpötilan ohjaimet, huoneenlämpötilat ja ilmanvaihtolaitteet, jotka kytkevät automaattisesti päälle/pois päältä, ovat saatavana tarpeen mukaan.

Matalajännitekammio sisältää vakiokokoonpanot virranjaon, mittauksen ja reaktiivisen tehonkorvauksen. Se voidaan räätälöidä toissijaisten ohjauspiirien ja lähtevien linjojen lukumäärän suunnitteluun projektivaatimusten mukaisesti.

Ominaisuudet ja sovellukset

Täysin eristetty, täysin suljettu, huolto - ilmainen, luotettavasti henkilökohtaisen turvallisuuden varmistaminen;

Kompakti rakenne, tilavuus on vain 1/3 - 1/5 samasta - kapasiteetista eurooppalaisesta tyylimuuntajasta, jolla on matala korkeus;

Voi omaksua jaetun laatikkorakenteen, jotta öljyn saastuminen vältetään muuntajan öljysäiliössä;

Korkea - jännitepuoli ottaa kaksinkertaiset sulakkeet täyden alueen suojaamiseksi, mikä vähentää huomattavasti kustannuksia;

Voidaan käyttää silmukkaverkossa tai liittimessä, ja kaapelipää voidaan kytkeä ilmi ja vetää ulos 200A -kuormitusvirralla;

Kotelo hyväksyy hunajakenno - Tyyppi kaksoiskerroksen komposiittilevy, jolla on eristys- ja hävittämisvaihe;

Matalajännitepuoli on varustettu elektronisella faasin häviösuojauksella. Kun järjestelmässä esiintyy epänormaalia jännitettä, se voi irrottaa nopeasti tulevan kytkimen;

Korkea - jännitteen sivuöljy - upotettu kuormituskytkin tai SF6 -kuormituskytkin voidaan päivittää moottorina, ja se on perusta jakeluverkon automaation toteuttamiseksi;

Hyväksyy öljy - upotettu S9 tai parempi - suorituskyky S11 -sarjan muuntajat.

Toonice American-tyyliset muuntaja-ala-asemat (ZGS13-sarjan integroidut sähköasemat) on pieni jalanjälki, helppo asennus ja huolto, pieni melu, pieni menetys, varkaudenesto, täysi suoja ja vahva ylikuormituskyky. Ne soveltuvat sovelluksiin uusilla asuinalueilla, vihreiden vyöhykkeillä, puistoilla, asemilla, hotelleilla, rakennustyömailla, lentokentillä ja muilla vastaavilla sijainneilla.

Käyttöympäristö

1. Korkeus: enintään 1000 m;

2. Ympäristön lämpötila: -35 ℃ ~ +40 ℃;

3. Suhteellinen kosteus: päivittäinen keskiarvo enintään 95%, kuukausittainen keskimäärin enintään 90%;

4. Asennuspaikka: paikka, joka on vapaa tulesta, räjähdysvaaroista, kemiallisesti syövyttävistä kaasuista, hyvällä tuuletuksella ja maanpinnan kaltevuudella korkeintaan 3 °;

Huomaa: Kun tilaat tätä tuotetta edellä mainituista - määritellyt ehdot, ota yhteyttä yritykseen.

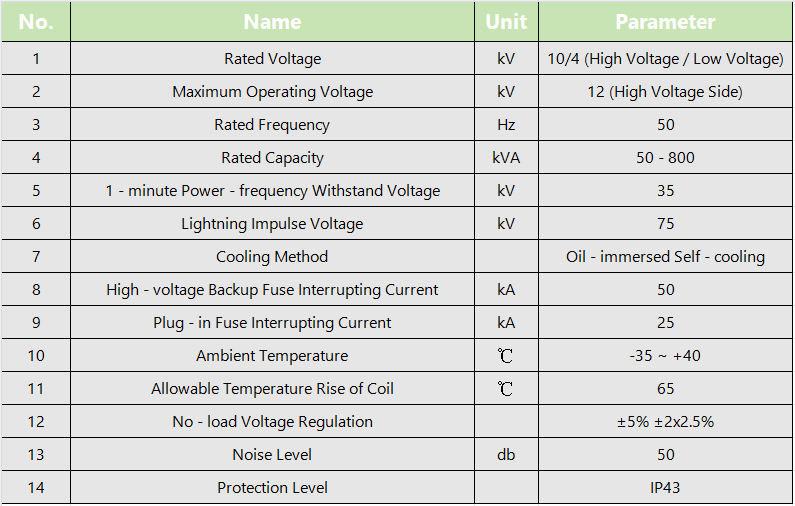

Tekninen parametri

American Type Precrication -asema tarjoaa edistyneitä ominaisuuksia ja monipuolisia sovelluksia, mikä tekee siitä arvokkaan ratkaisun nykyaikaiseen sähkönjakeluun ja virranhallinnan tarpeisiin.
