Kiinteä eristetty AC-metallirengaskytkinlaite

Kiinteä eristetty AC-metallirengaskytkinlaitteiden valmistaja ja toimittaja Kiinassa, tehtaana, voimme valmistaa räätälöityjä tuotteita CE:llä tukkukauppiaille. Ota yhteyttä saadaksesi tarjouksen. Solid Insulated Ac Metal Ring Switchgear on täysin eristetty, täysin tiivistetty, huoltovapaa kiinteästi eristetty tyhjiökojeisto. Kaikki korkeajännitteiset osat on valettu epoksihartsimateriaalilla, jolla on erinomainen eristyskyky, yhdistäen orgaanisesti tyhjökaarisammutuskammion, päävirtapiirin, eristystuen jne. yhdeksi kokonaisuudeksi, ja toiminnalliset yksiköt on kytketty täysin eristetyn kiinteän virtakiskon kautta. Siksi ulkoinen ympäristö ei vaikuta koko kojeistoon, mikä varmistaa laitteiden toiminnan luotettavuuden ja käyttäjien turvallisuuden.

NSGTG-kiinteällä eristetyllä AC-metallirengasverkkokojeistolla on yksinkertainen rakenne, joustava toiminta, luotettava lukitus ja helppo asennus. Se soveltuu 50Hz, 12KV tehojärjestelmiin ja sitä käytetään laajalti teollisuus- ja siviilikaapelirengasverkoissa ja jakeluverkkopääteprojekteissa. Sähköenergian vastaanotto- ja jakelukeinona se soveltuu erityisen hyvin käytettäväksi kaupunkialueilla, pienissä sähköasemissa, kytkinasemissa, kaapelihaararasioissa, laatikkotyyppisissä sähköasemissa, teollisuus- ja kaivosyrityksissä, ostoskeskuksissa, lentokentillä, metroissa, tuulivoiman tuotannossa, sairaaloissa, urheilustadioneissa, rautateillä, tunneleissa ja muissa paikoissa.

Kiinteällä eristetyllä AC-metallirengaskytkimellä on täyden eristyksen, täydellisen tiivistyksen ja täydellisen suojauksen etuja, mikä tekee siitä erityisen sopivan käytettäväksi ankarissa ympäristöissä, kuten korkealla, korkealla lämpötilalla, kostealla kuumuudella, vakavalla kylmällä ja vakavalla saasteella.

Tuoteluokka:

Kytkimen tyypin mukaan umpieristetty AC-metallirengaskytkin on jaettu kuormakytkimeen, jossa on maadoituskokoonpano (kutsutaan C-moduuliksi), kuormakytkimeen ilman maadoituskokoonpanoa (kutsutaan CB-moduuliksi), katkaisijaan maadoituskokoonpanolla (kutsutaan nimellä V-moduuli), katkaisijaan ilman maadoituskokoonpanoa (kutsutaan VB-kytkimen moduuliksi), virtakatkaisijaan (kutsutaan VB-kytkimeksi). kytkin + sulake -yhdistelmäkytkinkokoonpano (kutsutaan nimellä F-moduuli) ja eristyskytkinkokoonpano (kutsutaan nimellä G-moduuli).

Käyttöympäristö

Ympäristön lämpötila: - 45°C ~ +45°C;
Suhteellinen kosteus: suurin keskimääräinen suhteellinen kosteus, päivittäinen keskiarvo ≤ 95 %, kuukauden keskiarvo ≤ 90 %;
Korkeus: ≤ 4000 metriä;
Seisminen vastus: Taso 8;
Suojaustaso: IP67 jännitteellisen rungon tiivisteelle, IP67 sulakekotelolle, IP4X kojeistokotelolle;

Toteutusstandardit:

IEC62271-1-2007      "Suurijännitekytkinlaitteet ja ohjauslaitteet, osa 1: Yleiset tekniset tiedot";

IEC62071-2003         "1-52kV AC metallikoteloidut kytkin- ja ohjauslaitteet";

GB3906-2006           "3,6-40,5 kV AC metallikoteloidut kytkin- ja ohjauslaitteet"

GB/T11022-1999      "Korkeajännitekytkinlaitteiden ja ohjauslaitteiden standardien yleiset tekniset ehdot";

GB1984-2003           "High Voltage AC Circuit Breakers";

GB1985-2004           "Korkeajännitteiset vaihtovirtakytkimet ja maadoituskytkimet";

GB3804-2004           "3,6 kV ~ 40,5 kV korkeajännitteiset AC-kuormakytkimet";

DL/T404-2007          "3,6 kV ~ 40,5 kV AC metallikoteloidut kytkin- ja ohjauslaitteet"

DL/T5932006           "Yleiset tekniset ehdot korkeajännitekytkinlaitteiden ja ohjauslaitteiden standardeille";

O/GDW730-2012      "12 V:n kiinteän eristetyn rengaspääyksikön tekniset ehdot".

Tekninen parametri:

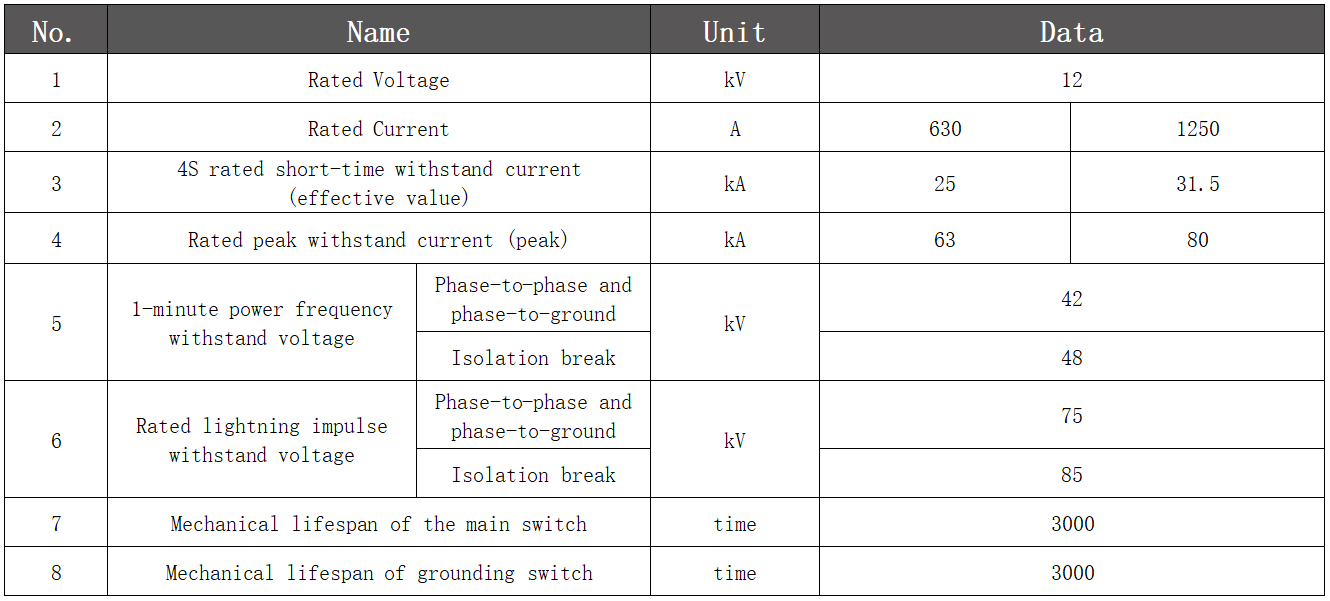

Kojeiston tekniset parametrit

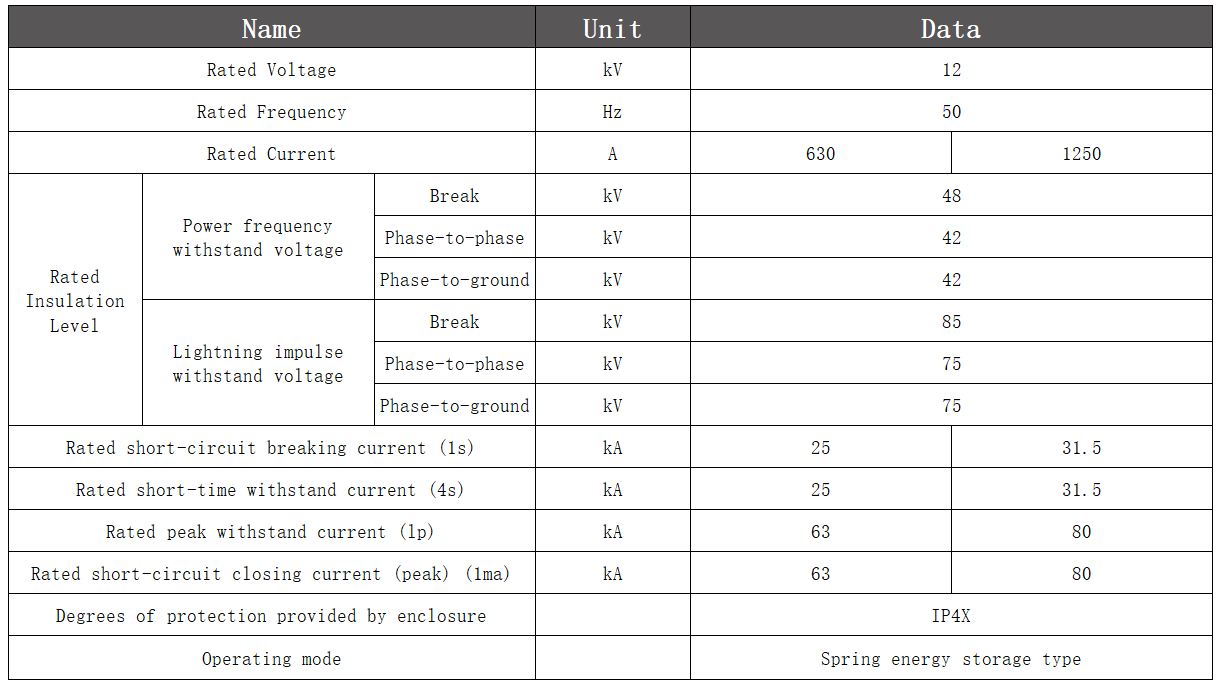

Eristysmaadoituskytkimen tekniset parametrit
