KYN61-40.5 Panssaroitu irrotettava AC-metalli suljettu kytkinlaitteet

KYN61 - 40,5 panssaroitu siirrettävä - tyypin AC -metalli - suljettu kytkinlaitteet (jäljempänä viitattu kytkentälaitteeksi) on sisäinen kokonaisvirta - jakelulaite kolmen vaiheen vaihtovirtalla, jonka taajuus on 50 Hz ja nimellisjännite 40,5 kV.

Sitä käytetään sähköenergian vastaanottamiseen ja jakamiseen voimalaitoksissa, sähköasemissa sekä teollisuus- ja kaivosyrityksissä. Se voi hallita, suojata ja seurata piiriä, ja sitä voidaan soveltaa myös paikkoihin, joissa on usein toimintoja. Tämä kytkentälaitteet noudattaa standardeja, kuten GB3906 - 2006, GB/T11022 - 1999 ja DL/T 404 - 2007.

KYN61-40.5 -panssaroidun irrotettavan vaihtovirtametallin suljetun kytkentälaitteen ominaisuudet

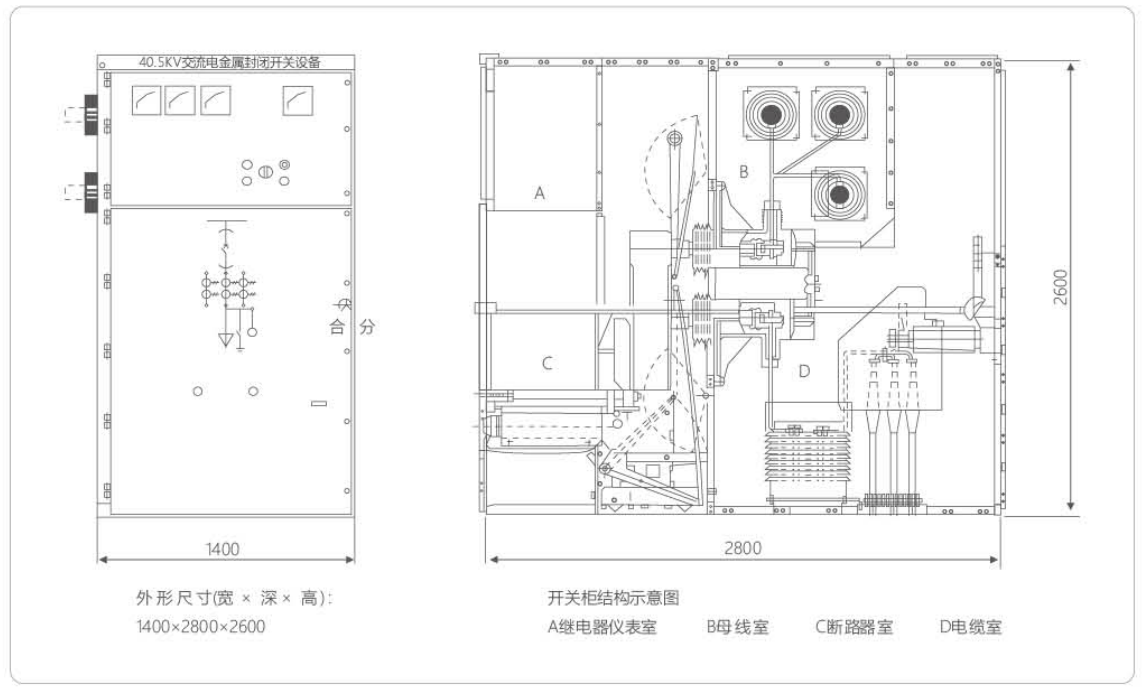

1. Kaapirakenne on koottu tyyppinen, ja katkaisija ottaa käsiaseen - lattia -tyyppirakenteen.

2. Se on varustettu uuden tyyppisellä komposiitti -eristetyllä tyhjiökatkaisijalla, joka sisältää hyvän vaihdettavuuden ja yksinkertaisen vaihdon.

3. Käsirakon runko on varustettu lyijy- ja mutterin työntövoiman mekanismilla, joka mahdollistaa käsinkerroksen helpon liikkeen ja estää väärinkäytön voimankäytön rakenteen vaurioita.

4. Kaikki toimenpiteet voidaan suorittaa kaapin oven ollessa kiinni.

5. Pääkytkimen, käsinkerroksen ja kytkentälaitteen kaapin väliset lukitukset omaksuvat pakolliset mekaaniset lukitusmenetelmät "viiden - ehkäisyn" toimintojen täyttämiseksi.

6. Kaapelikammiossa on runsaasti tilaa ja se voi kytkeä useita kaapeleita.

7. Nopea - maadoituskytkintä käytetään lyhyen piirisilmien maadoitukseen ja sulkemiseen.

8. Kotelon suojaustaso on IP3X. Kun käsikärryhuoneen ovi on auki, suojataso on IP2X.

9. Tuote on GB3906 - 2006, DL/T 404 - 2007, ja viittaa kansainväliseen IEC298 -standardiin.

Käyttöympäristö

Ympäristön lämpötila: yläraja +40 ° C ja 24 tunnin sisällä mitattu keskiarvo ei saa ylittää 35 ° C, alaraja -10 ° C.

Korkeus: Enintään 1000 m.

Suhteellinen kosteus: Päivittäinen keskiarvo, joka ei ole enintään 95%, kuukausittainen keskiarvo, joka ei ole enintään 90%.

Maanjäristyksen vastus: enintään suuruus 8.

Vesihöyrynpaine: Päivittäinen keskiarvo, joka ei ole enintään 2,2 kPa, kuukausittainen keskimääräinen arvo, joka ei ole enintään 1,8 kPa.

Paikat ilman tulipaloa, räjähdysvaarat, vakava pilaantuminen, kemiallinen korroosio ja väkivaltainen tärinä.

Tekninen parametri

KYN61-40.5-panssaroidut irrotettavat vaihtovirtametallit suljetut kytkentälaitteet yhdistävät edistyneiden ominaisuudet monipuolisilla sovelluksilla, mikä tekee siitä arvokkaan ratkaisun laajalle alueelle korkeajännitteen jakelutarpeisiin.
