XGN15 Sisätiloissa AC -metalli suljettu rengaskytkinlaitteet

Toonicen XGN15-laatikkotyyppinen kiinteä metalli-suljettu korkeajännitekytkin käyttää SF6-kuormituskytkintä ja kuormituskytkimen sulakeyhdistelmää pääkytkimenä, ja koko kaappi ottaa käyttöön ilmaneristyksen, joka sopii jakeluautomaatioon. Se on kompakti ja laajennettava täydellinen jakelulaitteiden joukko. Sitä voidaan käyttää laajasti kaupunkivoimaverkkojen rakentamisessa ja kunnostamisessa, jotka sopivat jakelujärjestelmiin teollisuus- ja kaivosyrityksissä, korkeissa rakennuksissa, asuinalueissa, sairaaloissa, kouluissa, puistoissa jne. Sitä käytetään pääasiassa sähköenergian vastaanottamiseen ja jakeluun, pääasiassa rengasverkon voimansiirtoon ja terminaaliseen virransyöttöön, ja se on myös sopiva asennukseen edistyneessä substanssissa.

Työympäristö:

Ympäristön lämpötila:+4500t

Suhteellinen kosteus:

Päivittäinen keskimäärin <95%

Kuukauden keskiarvo <90%

Korkeus: <1000m

Shokinkestävä: Taso 8

*Vakava värähtely ja sokki, samoin kuin ei tulta, kemiallinen korroosio, räjähdysvaaran sijainti

Valitse standardi:

GB 3960-2006 "3,6 KVW40,5KV AC-metallin suljettu kytkinlaitteet ja ohjauslaitteet"

IEC 60298-1990 "AC-metallin suljetut kytkinlaitteet ja ohjauslaitteet nimellisjännitellä yli 1KV-52 kV ja sen alapuolella '

GB/T11022-2011 "Yleiset tekniset vaatimukset korkeajännitekytkin- ja ohjauslaitteiden standardeille"

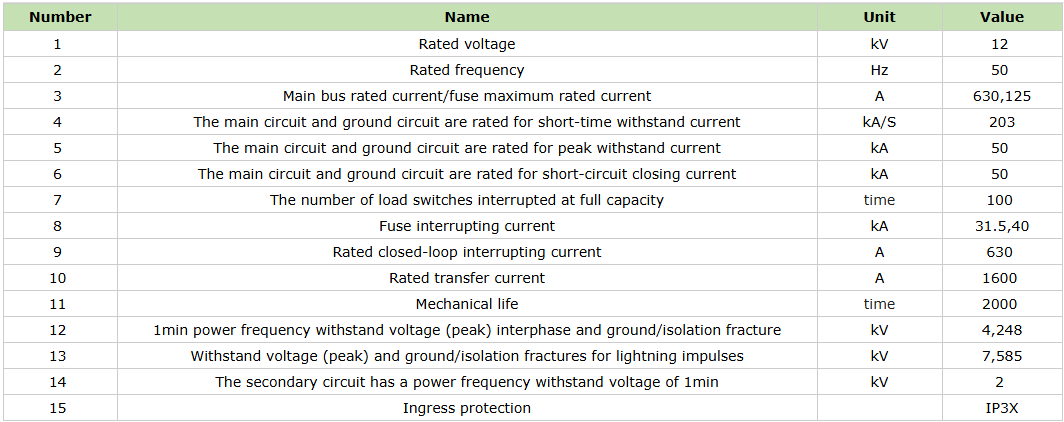

Tekniset parametrit:

Tuoteominaisuudet:

1.SF6 -rengaspääyksikkö on helppo yhdistää ja laajentaa pienellä tilavuudella, turvallisella ja luotettavalla;

2. SF6 -kaasun käyttäminen eristys- ja kaaren sammutusväliaineeksi, vakiona magneettikentän pyörivä kaari sammutusmenetelmä varmistaa, että kaaren virran suuruus ei vaikuta sen kaaren sammutuskykyyn, jolla on hyvä murto -suorituskyky, alhainen ylijännite, pitkä sähkö- ja huoltovapaa kaari sammutuskammio;

3.Sillä voi olla kolme työasemaa, useita toimintoja, ja se voidaan varustaa pienistetyillä painemittareilla;

4.väylä, erittäin luotettava toimintamekanismi ja lukitusmekanismi;

5.Millotettu SF6 -kaasun nollamittarin paineen nimellisrikkokoe, funktionaalinen marginaali on suuri ja mahdollisuus on erittäin korkea;

6. Maatsemikytkimellä on oikosulun avaus- ja sulkemisominaisuudet, jotka noudattavat kansallisia standardeja;

7.Kaappi on valmistettu tuodusta alumiinipäällystetystä sinkkilevystä, joka on leimattu ja muodostettu, käyttämällä koottua rakennetta, joka on tukeva ja muodonmuutoksen kestäjä.

Tuoterakenne:

1. Yleinen rakenne

Renkaan pääyksikkö koostuu väylähuoneesta, kuormituskytkimestä (tai katkaisijan huoneesta), kaapelihuoneesta, käyttömekanismista, lukitusmekanismista, matalan jännitteen ohjaushuoneesta ja mittauspiiristä tai mittauspiiristä. Jokainen osasto on jaettu teräslevyillä vierekkäisiin huoneisiin vaikuttavien vikojen välttämiseksi.

2.Busbar -osasto

Viinilyöjöiden huone on järjestetty kaapin yläosaan, missä päävälinet on kytketty toisiinsa ja kulkevat koko kytkentälaitteen rivin läpi. Viinkipalkki on järjestetty vaakasuoraan ja sitä voidaan helposti laajentaa.

3.Main -kytkinhuone

Latauskytkimen huone: Kytkinhuoneeseen on asennettu kuormituskytkin. Kuormituskytkimen kuori on valmistettu epoksihartsin valusta ja täytetään SF6 -kaasulla kaaren sammutus- ja eristysväliaineena. Käyttöakselin lyijyssä on kaksi läpinäkyvää kuumaa puristettua muovikorkkia, joiden kautta kosketustila voidaan havaita. SF6 -kaasutiheysmittarit tai kaasutiheysmittarit, joissa on hälytyskontaktit, voidaan asentaa kytkinhuoneeseen asiakasvaatimusten mukaisesti.

Katkaisijahuone: Circuit Breaker -huone sijaitsee kaapin keskellä ja se voidaan varustaa erikoistuneilla tyhjiökatkaisijoilla tai SF6 -katkaisijoilla asiakkaiden tarpeiden mukaan. Sen katkaisukapasiteetti voi täyttää normaalin kytkentä- ja haaraverkkotoimenpiteet sekä rikkoa oikosulkuvirtoja erityistilanteissa. Tyhjiökatkaisijat ovat erityisen sopivia verkkojärjestelmien usein toimintaan. Katkaisija on varustettu jousikerroksella, jolla on uudelleen sulkemistoiminto, luotettava toiminta ja pitkä käyttöikä.

4. Kasava huone

Kaapelihuonetta käytetään pääasiassa kaapeliyhteyteen, jolloin yksi ydin tai kolme ydinkaapelia voidaan kytkeä yksinkertaisimmalla koristelemattomalla kaapelipinnalla. Samanaikaisesti runsaassa tilassa voi olla myös komponentteja, kuten salaman pysäyttäjät, nykyiset muuntajat ja maadoituskytkimet. Standardien mukaisesti suunniteltu kaapin ovessa on tarkkailuikkunat ja turvallisuuslukituslaitteet, ja kaapelihuoneen lattia on varustettu tiivistyskansilla ja asianmukaisesti kokoisilla kaapelikiinnikkeillä, joissa on kiinnikkeet. Kaapeasihuoneen lattian etukehys voidaan poistaa kaapelin asennuksen helpottamiseksi.

5. Käyttömekanismi, lukitusmekanismi ja matalan jännitteen ohjaushuone

Matalajännitekammio, jolla on lukitus, toimii myös ohjauspaneelina. Matalajännitehuone on varustettu jousikerroksisella mekanismilla, jossa on asentoindikaattorit ja mekaaniset lukituslaitteet, samoin kuin apukontaktit, matkakäytöt, hätämatkamekanismit, kapasitiiviset live-näyttölaitteet, avainlukot ja sähkökäyttölaitteet. Samanaikaisesti matalan jännitteen huonetilaa voidaan käyttää myös ohjauspiirien, tallennusinstrumenttien ja suojareleiden asentamiseen. 750 mm: n leveässä kaapissa on kaksi identtistä pienjännitehuonetta, joihin mahtuu enemmän lisävarusteita.

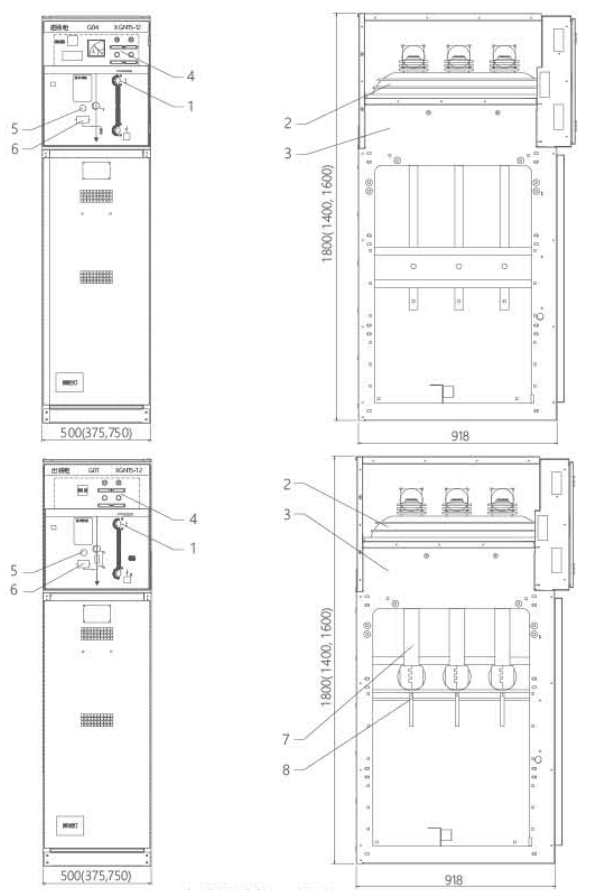

Rakennekaavio

Sovellukset:

1. Tehonjakelujärjestelmät: Käytetään sähköjakeluverkoissa sähköpiirejen hallitsemiseksi ja suojaamiseksi varmistaen vakaan ja luotettavan tehonkulutuksen.

2. Teollisuustilat: Sovelletaan teollisuusympäristöissä korkeajännitepiirien hallitsemiseksi ja tehokkaan suojan koneille ja laitteille.

3. Kaupalliset rakennukset: Asennettu kaupallisiin rakennuksiin korkeajännitteen sähkönjakauman käsittelemiseksi ja järjestelmän turvallisuuden parantamiseksi.

4. Sähköasemat: Käytetään sähköasemissa korkeajännitepiirien kytkemiseen ja eristämiseen, varmistaen turvallisen ja tehokkaan toiminnan.

5. Uusiutuvien energialähteiden asennukset: Uusiutuvien energialähteiden, kuten aurinko- ja tuulipuistojen, käytettyjen energianjaon hallitsemiseksi ja korkeajännitekomponenttien suojaamiseksi.

6. Hyödyllisyysyritykset: Hyödyllisyysyritykset käyttävät sähköverkkojen hallintaan ja suojaamiseen varmistaen luotettavan virtalähteen ja järjestelmän vakauden.

7. Kytkinlaitehuoneet: integroitu kytkinhuoneisiin hallitsemaan ja hallitsemaan sähköisiä jakautumisia suljetuissa tiloissa.

8. Tietokeskukset: Tietokeskuksissa sovelletaan korkeajännitehon jakauman käsittelemiseksi ja kriittisten elektronisten laitteiden turvallisuuden ja luotettavuuden varmistamiseksi.

XGN15Indoor AC -metalli suljettu rengaskytkinlaite tarjoaa vankat, luotettavat ja tehokkaat ratkaisut korkeajännitejärjestelmien hallintaan eri sovelluksissa. Sen edistyneet ominaisuudet ja kestävä rakenne tekevät siitä avainkomponentin nykyaikaisissa virranjakelu- ja suojausjärjestelmissä.
