KYN28-12 panssaroitu irrotettava vaihtovirtametalli suljettu kytkinlaitteet

Toonice 11KV -renkaan pääyksikkö KYN28-12 Panssaroitu irrotettava vaihtovirtametallin suljettu kytkinlaitteet soveltuu 3,6-12KV kolmivaiheiseen AC 50Hz: n sähköverkkoon, jota käytetään sähköenergian vastaanottamiseen ja levittämiseen sekä piireiden hallintaan, seuraamiseen ja suojaamiseen. Voidaan käyttää yksittäisbalarissa, yksivälityskisko -osalissa tai kaksoisväyläjärjestelmässä. Kytkinlaitteet noudattaa IEC298 "AC-metallin suljettuja kytkinlaitteita ja ohjauslaitteita, joiden nimellisjännitteet ovat yli 1KV ja 52KV ja alapuolella", IEC694 "Yleiset lausekkeet korkeajännitekytkimille ja ohjauslaitteille", maani "GB3906 3-35KV AC AC -metallikytkin" ja DIA04 DIN.VDE0670 "AC-kytkentälaitteet, joiden nimellisjännite on yli 1KV" ja muut standardit.

Ominaisuus:

KYN28 - 12 panssaroitu siirrettävä vaihtovirtametalli - suljettu kytkinlaitteet (jäljempänä nimellä SwitchGear) on uuden tyyppinen tuote, jonka yrityksemme on itsenäisesti suunnitellut ja kehittänyt edistyneen kotimaisen valmistustekniikan perusteella. Se voi korvata erilaisia ​​vanhoja - tyyppisiä metalli -suljettuja kytkimiä, kuten KYN1 - 12, Jyn2 - 12 -sarjan tuotteita. Tällä tuotteella on seuraavat selkeät edut:

Tuotteen kotelo on koottu kokonaan pulteilla, joilla on korkea mekaaninen lujuus ja joka tehokkaasti varmistaa tuotteen eheyden ja estetiikan. Kaapin ovi on päällystetty muovisummutuksella, jolla on voimakas vaikutus - vastus ja korroosio - vastus. Tuotekotelossa on IP4X: n suojataso. (Se voidaan vaihtaa rautalevyksi asiakasvaatimusten mukaisesti.)

Tämän tuotteen kytkin voidaan varustaa ABB: n tuottamalla VD4 -tyyppisellä tyhjiökatkaisijalla, C3 -sarjan kiinteällä - tyyppikuormituskytkimellä, ja se voidaan myös konfiguroida monilla kotimaisten sarjojen tyhjiökatkaisijoilla (kuten VS1, VH1, VK, Zn28) samanlaisten ulkomaisten tuotteiden korvaamiseksi.

Riippumatta siitä, mikä katkaisija valitaan, sen johtimien ilmaneristysetäisyys voidaan taata yli 125 mm ja komposiittieristys on suurempi kuin 60 mm. Kaikilla näillä katkaisijoilla on ainutlaatuiset edut pitkän käyttöiän, vähäisten huoltovaatimusten ja pienen koon edut.

Käyttöympäristö

1. Ympäristön lämpötila: yläraja +40 ° C, alaraja -10 ° C.

2. Suhteellinen kosteus: Päivittäinen keskiarvo on enintään 95%, kuukausittainen keskimäärin enintään 90%.

3. Korkeus: enintään 1000 m.

4.

5. Tulipalosta vailla olevat paikat, räjähdysvaarat, vakava pilaantuminen, kemiallinen korroosio ja väkivaltainen tärinä.

Kytkinlaitteen rakenteelliset piirteet

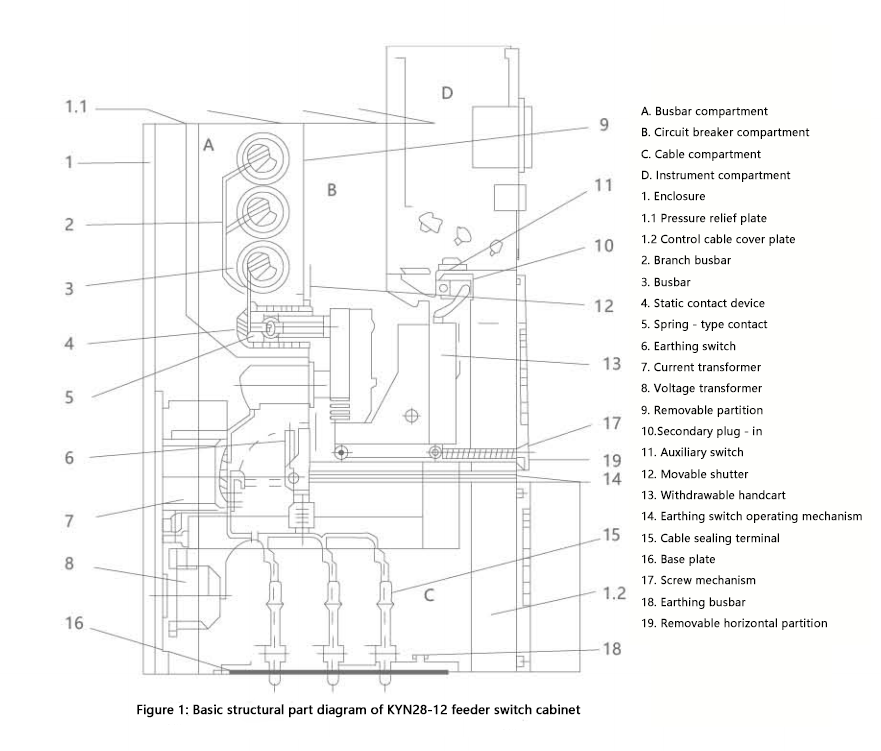

Kytkinlaitteet on suunniteltu panssaroitujen metallien suljettujen kytkentälaitteiden mukaisesti GB3906 - 91. Kuvassa 1 esitetyllä kytkentälaitteilla on kahdesta pääosasta: kiinteästä kaapin rungosta ja vetäytymiskomponentista (tunnetaan yleisesti käsikarttana). Kaapin rungon kotelo ja kunkin funktionaalisen yksikön osiot on kytketty pulteilla. Kytkinlaitteen kotelon suojataso on IP4X, ja kun katkaisijan huoneen ovi on auki, suojataso on IP2X. Kytkinlaitteet voidaan varustaa tyhjökatkaisimen käsikarjalla tai kiinteällä - tyyppikuormituskytkimellä. Siinä on toiminnalliset järjestelmät, kuten saapuvat (lähtevät) linjat ja kaapelin lähtevät linjat. Kytkinlaitteet voidaan asentaa kaksoiskaapin järjestelyyn, ts. Takaisin - takaosaan tai kasvoihin - - kasvojen kaksoisrivin järjestely.

KYN28-12-panssaroitu irrotettava vaihtovirtametalli suljettu kytkentälaitteet yhdistävät edistyneiden ominaisuudet monipuolisilla sovelluksilla, mikä tekee siitä arvokkaan ratkaisun laajalle valikoimalle virranjakelutarpeita.
