GCS-pienjännitteinen ulosvedettävä kytkinlaite

Toonice on johtava valmistaja ja toimittaja, GCS-pienjännitteinen ulosvedettävä kytkinlaite on suunniteltu erityisesti sähkö- ja metallurgiateollisuudelle, ja sillä on erinomainen katkaisukyky vakaan voimansiirron ja -jakelun varmistamiseksi. Sen ydinetu on vahva kokonaisuus, tehonjakokaappien, PLC-ohjauskaappien, taajuusmuunnoskaappien jne. toimintojen integrointi ja räätälöinnin tukeminen erilaisiin tarpeisiin. GCS-pienjännitekojeistomme on kansallisten standardien mukainen, siinä on yksinkertainen ja tyylikäs valkoinen ulkopinta, se tarjoaa nopean logistiikan, kattavan palvelun ja luotettavan myynnin jälkeisen tuen. Olitpa missä tahansa, tarjoamme toimituksen valtakunnallisesti.

Käyttöympäristö

1. Ympäristön lämpötila: Ei yli +40°C, vähintään -5°C; keskilämpötila 24 tunnin sisällä ei saa ylittää +35°C. Ylityksessä vaaditaan vähennystoimintoa todellisten olosuhteiden mukaan.

2. Korkeus: Ei saa ylittää 2000 m; sisäkäyttöön.

3. Ilmakehän olosuhteet: Ympäröivän ilman suhteellinen kosteus ei ylitä 50 % +40°C:ssa. Alhaisemmissa lämpötiloissa (esim. 90 % +20°C:ssa) suurempi kosteus on sallittu. Ota huomioon lämpötilan muutosten aiheuttama kondensaatioriski.

4. Asennus: Kaltevuus pystytasosta ≤ 5° ja koko kaappiryhmän tulee olla suhteellisen tasainen (GBJ232 - 82 standardin mukainen).

5. Sijainti: Asenna paikkoihin, joissa ei ole voimakasta tärinää, iskuja ja ympäristöjä, joissa sähkökomponentit eivät kärsi kohtuutonta korroosiota.

Huomautus: Ota yhteyttä yritykseemme, jos tilaat edellä mainittuja ehtoja pidemmälle.

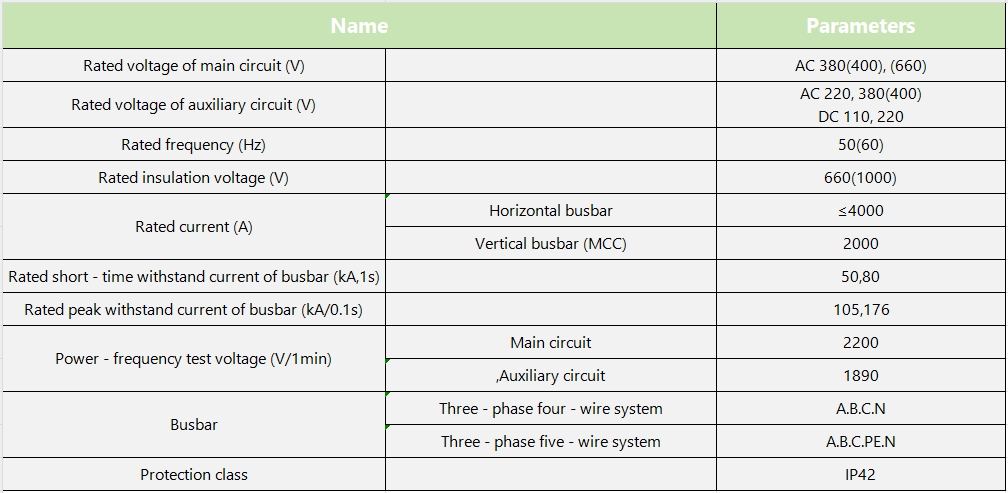

Tekninen parametri

Päärakenne

Päärunko on valmistettu 8MF -tyyppisestä avoprofiilisesta teräksestä. Teräksen kahdella sivupinnalla on kiinnitysreiät, joiden moduulit ovat 20 mm, 100 mm ja Φ9,2 mm, mikä mahdollistaa joustavan ja kätevän sisäisen asennuksen.

Päärungon kokoonpanomuoto on suunniteltu kahta tyyppiä: täysin koottu rakenne ja osittainen (sivurunko ja poikkipalkki) hitsattu rakenne, käyttäjien valittavissa.

Jokainen laitteen toiminnallinen osasto on eristetty toisistaan. Nämä osastot on jaettu toiminnallisen yksikön osastoon, virtakiskoosastoon ja kaapeliosastoon, jolloin kunkin osaston toiminto on suhteellisen riippumaton.

Vaakasuuntaisessa päävirtakiskossa on taka-kaappi vaakasuora järjestely, joka parantaa sen sähködynaamisen voiman kestävyyttä, mikä on perustoimenpide, joka varmistaa laitteen päävirtapiirin korkean oikosulkulujuuden.

Kaapelilokeron muotoilu mahdollistaa kaapelien sisään- ja ulostulon kätevästi ylhäältä ja alhaalta.

GCS-pienjännitteinen ulosvedettävä kytkinlaite tarjoaa edistyneitä ominaisuuksia ja monipuolisia sovelluksia, joten se on erinomainen valinta monenlaisiin virranjakeluvaatimuksiin.
